生產流程

您的當前位置： 首 頁 >> 生產流程 >> 產品生產流程

產品生產流程

生產工序技術要求及檢驗標準

一、非標制造工藝流程



1、引用以下標準：

表1-5

序號

標準號

標 準 名 稱

1

GB7701

低碳鋼熱軋圓盤條

2

GB11345

鋼焊縫手工超聲波探傷方法和探傷結果分析

3

GB50205

鋼結構工程施工及驗收規程

4

GB1300-1977

焊接用鋼絲

5

GB5313-85

厚度方向性能鋼板

6

GB/T986-1988

埋弧焊焊縫坡口的基本形式與尺寸

7

GB/T5117-1995

碳鋼焊條

8

GB/T5118-1995

低合金鋼焊條

9

GB/T5239-1995

埋弧焊用碳鋼焊絲和焊劑

10

GB/T10045-2001

碳鋼藥芯焊絲

11

GB50017-2003

鋼結構設計規范

12

GB/T700-2006

碳素結構鋼

13

GB/T706-2008

熱軋型鋼

14

GB/T1591-2008

低合金高強度結構鋼

15

GB/T8110-2008

氣體保護電弧焊用碳鋼、低合金鋼焊絲

16

GB/T985.1-2008

氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口

17

GB/T985.2-2008

埋弧焊的推薦坡口

18

GB/T985.4-2008

復合鋼的推薦坡口

19

DLGJ136-1997

送電線路鐵塔制圖和構造規定

20

JGJ81-2002

建筑鋼結構焊接技術規程

2、非標機械工藝技術要求

相關數據執行以下:

表1  等邊角鋼的允許偏差

型號（肢寬）mm

允許偏差 mm

邊寬度 b

邊厚度 d

邊寬度≤56

± 0.8

±0.4

＞56~90

± 1.2

± 0.6

＞90~140

±1.8

± 0.7

＞140~200

±2.5

± 1.0

＞200

±3.5

± 1.4

表2  熱軋、控軋狀態變貨鋼材的碳當量

牌號

碳當量(CEV)/%

公稱厚度或直徑

≤63 mm

公稱厚度或直徑

>63 mm~250mm

公稱厚度或直徑>250mm

Q345

≤0.44

≤0.47

≤0.47

Q390

≤0.45

≤0.48

≤0.48

Q420

≤0.45

≤0.48

≤0.48

Q460

≤0.46

≤0.49

－

表3  切斷的允許偏差                     單位：mm

項次

項目

允許偏差值

示意圖

1

長度L或?qū)挾菳

±2.0

2

切斷面垂直度P

≤t/8且不大于3.0

3

角鋼端部垂直度P

≤3b/100且不大于3.0

4

鋼管端面垂直度P

D/100

且≤5.0

5

角鋼頂端及邊端剪切拉角

≤1.0

注:表中系按獨立原則給出的允許偏差,當被測要素具有相關，即角鋼或平面形狀為矩形的鋼板在同一平面的兩端，或角鋼在同一端的兩個平面，各自的垂直度偏差數值雖未超過上表規定, 但按相關原則尚需符合下列要求: 對在同一平面的兩端上的偏差符號應相反；在同一端的兩個平面上的偏差符號應相同。

表4  切割的允許偏差                   單位：mm

序號

項目

允許偏差

示意圖

1

零件基本尺寸

長度L

±3.0

寬度b

±2.0

2

圓盤

D/100

且不大于5.0

           表5  鋼板切割的端面傾斜允許偏差             單位：mm

序號

鋼板厚度

允許偏差 P

示意圖

1

t≤20

1.0

表6  鋼管下料端面斜度允許偏差               單位：mm

序號

鋼管外徑D

允許偏差P

示意圖

1

D≤95

1.0

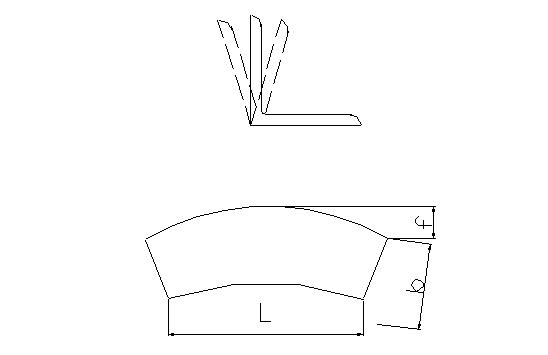

表7  零件制彎的允許偏差                  單位：mm

序號

項          目

允許偏差

示  意  圖

1

曲點(線)位移S

2.0

2

制

彎

f

鋼       板

5L/1000

接頭角鋼不論肢寬大小

1.5L/1000

非接頭角鋼

b≤50

7L/1000

50＜b≤100

5L/1000

100＜b≤200

3L/1000

   注1：零件制彎后，角鋼邊厚最薄處不得小于原厚度的70％。

   注2：b為角鋼肢寬。

表8  制孔的允許偏差                    單位:mm

序號

項目

允許偏差

圖例

1

孔直徑

非鍍鋅件

直徑D

0.8

　

0

鍍鋅件

D

+0.5

-0.2

　

D1—D

≤0.12t

2

圓度

Dm—D

≤1.2

　

3

孔中心垂直度S

≤0.03t

且≤2.0

　

4

準距a1-a2

多排孔和接頭處

±0.7

　

其它

±1.0

5

排間距離s

±1.0

6

同組內不相鄰兩孔距離S1

±0.7

　

同組內相鄰兩孔距離S2

±0.5

相鄰組兩孔距離S3

±1.0

不相鄰組兩孔距離S4

±1.5

7

連接法蘭孔間距離s

±0.5

法蘭孔中心直徑D

±1.0

地腳法蘭孔間距離s

D≤1500

±1.0

D>1500

±2.0

地腳法蘭孔中心直徑D

±2.0

8

端邊距

端距和邊距Sd

±1.5

　

切角邊距Sg

±1.5

注1：第1、2項偏差不允許同時存在。

注2：沖制孔的位置測量應在其小徑所在平面進行。

表9  清根、鏟背和開坡口的允許偏差                單位：mm

序號

項目

允許偏差

圖例

1

清根

t≤10

+0.8

-0.4

10

+1.2

-0.4

t>16

+2.0

-0.6

2

鏟背

長度L1

±2.0

圓弧半徑R1

+2.0

0

3

開坡口

開角 α

±5°

表10  焊縫質量等級及缺陷分級

焊縫質量等級

一級

二級

內部缺陷

超聲波探傷

評定等級

Ⅱ

Ⅲ

檢驗等級

B級

B級

探傷比例

100%

20%

內部缺陷

射線探傷

評定等級

Ⅱ

Ⅲ

檢驗等級

AB級

AB級

探傷比例

100%

20%

    注：探傷比例的計數方法應按每條焊縫計算百分比，且探傷長度不小于200㎜，當焊縫長度不足200㎜時，應對整條焊縫進行探傷。

     表11  焊縫質量等級及缺陷分級                  單位:mm

項   目

允許偏差

焊縫質量等級

一級

二級

三級

缺

陷

類

型

未焊滿(指不

足設計要求)

不允許

≤0.2+0.02t且≤1.0

≤0.2+0.04t且≤2.0

每10mm焊縫內缺陷總長小于或等于25.0

根部收縮

不允許

≤0.2+0.02t且≤1.0

≤0.2+0.04t且≤2.0

長  度  不  限

咬邊

不允許

≤0.05t且≤0.5;連續長度≤100.0且焊縫兩側咬邊總長≤10%焊縫全長

≤0.1t且≤1.0,長度不限

裂紋

不  允  許

弧坑裂紋

不  允  許

允許存在個別長≤5.0的弧坑裂紋

電弧擦傷

不  允  許

允許存在個別電弧擦傷

飛濺

清除干凈

接頭不良

不允許

缺口深度≤0.05t且≤0.5

缺口深度≤0.1t且≤1.0

每1000.0焊縫不得超過1處

焊瘤

不  允  許

表面夾渣

不  允  許

深≤0.2t

長≤0.5t且≤20.0

表面氣孔

不  允  許

每50.0焊縫內允許直徑≤0.4t且≤3.0氣孔2個;孔距≥6倍孔徑

注1: t為連接處較薄的板厚。

注2:此表來自GB 50205-2001。

表12  對接焊縫尺寸允許偏差           單位：mm

項目

允許偏差

圖例

對接焊縫余高C

一級、二級

三級

B<20:0～3.0

B≥20: 0～4.0

B<20:0～3.5

B≥20: 0.5～4.0

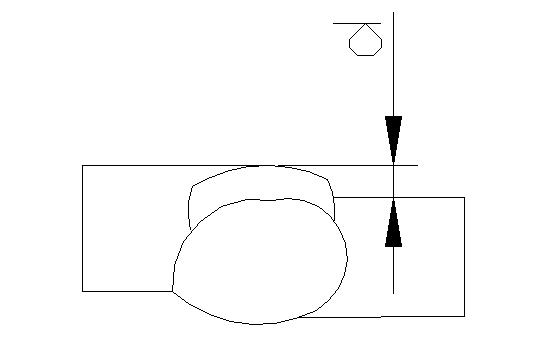

對接焊縫錯邊d

d≤0.15t

且≤2.0

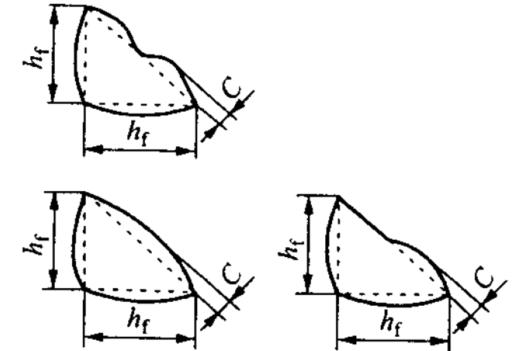

表13  部分焊透組合焊縫和角焊縫外形尺寸允許偏差        單位： mm

序號

項目

允許偏差

圖例

1

焊腳尺寸hf

hf≤6: 0～1.5

hf>6: 0～3.0

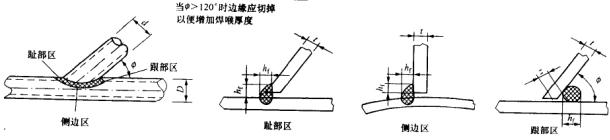

表14  圓管T, K和Y形節點的角焊縫焊腳尺寸

Φ

最小焊腳尺寸hf

E=0.7t

E=t

E=1.07t

跟部<60°

1.5t

1.5t

取1.5t和1.4t+Z中較大值

側邊≤100°

t

1.4t

1.5t

側邊100°～110°

1.1t

1.6t

1.75t

側邊110°～120°

1.2t

1.8t

2.0t

趾部>120°

t(切邊)

1.4t(切邊)

開坡口60°～90°(焊透)

示意圖

注1:t為薄件厚度，E為角焊縫有效厚度，即焊縫根部至焊縫表面的最小即離，Z為跟部角焊縫未焊透尺寸，Z由工藝評定確定；

注2:根部間隙為Omm-5mm,當根部間隙大于1.6mm時，適當增加hf值；

注3:本表適用d/D≤1/3,Φ≥30°。



表15   焊縫邊緣直線度偏差                        單位：mm

焊  接  方  法

焊縫邊緣直線度偏差值f

埋弧焊

4.0

手工電弧焊及氣體保護焊

3.0



 表16  焊縫寬度                        單位：mm

焊接方法

焊縫形式

焊縫寬度B

Bmin

Bmax

埋弧焊

I形焊縫

b+8

b+28

非I形焊縫

g+4

g+14

手工電弧焊及氣體保護焊

I形焊縫

b+4

b+8

非I形焊縫

g+4

g+8

注:表中b值為符合GB/T 985. GB/T 986標準要求的實際裝配值。

表17  焊接件組裝的允許偏差              單位：mm

序號

項          目

允許偏差

示    意     圖

1

重心Z0

主 材

±2.0

腹 材

±2.5

2

端距Sd

±3.0

3

無孔接點板位移e

±3.0

4

跨焊縫的相鄰兩孔間距S

±1.0

5

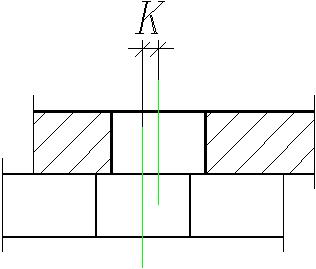

搭接構件同心孔中心相對偏差K

1.0

6

搭接間隙  m

b≤50

1.0

b>50

2.0

7

T接板傾斜距離f

有孔

±2.0


表 18 焊縫質量等級及內部缺陷分級

焊縫質量等級

一級

二級

內部缺陷超聲波探傷

評定等級

II

III

檢驗等級

B級

B級

探傷比例

100

20

內部缺陷射線探傷

評定等級

II

III

檢驗等級

AB級

AB級

探傷比例

100

20%

注1:探傷比例的計算方法應按每條焊縫計算百分比，且探傷長度應不小于200mm，當焊縫長度不足200mm時，應對整條焊縫進行探傷。

注2:*二級焊縫鋼管的環向?qū)雍缚p及鋼板的拼接焊縫內部質量應施行100%無損探傷。

      表19  焊縫質量等級及外觀缺陷分級             單位：mm

項目

允許偏差

焊縫質量等級

一級

二級

三級

外

觀

缺

陷

未焊滿(指不足設計要求)

不允許

1≤0.2+0.02t且≤1.0

1≤0.2+0.02t且≤1.0

每100.0焊縫內缺陷總長小于或等于25.0

根部收縮

不允許

≤0.2+0.02t且≤1.0

≤0.2+0.04t且≤2.0

長度不限

咬邊

不允許

≤0.05t且≤0.5；連續長度

≤100.0且焊縫兩側咬邊總長

≤10%焊縫全長

≤O.lt且≤1.0，長度不限

裂紋

不允許

弧坑裂紋

不允許

電弧擦傷

不允許

允許存在個別電弧擦傷

飛濺

清除干凈

接頭不良

不允許

缺口深度≤0.05t且≤0.5

缺口深度≤O.lt且≤1.0

每1000.0焊縫不得超過1處

焊瘤

不允許

表面夾渣

不允許

表面氣孔

不允許

角焊縫厚度不足

(按設計焊縫厚度計)

-

≤0.3+0.05t且≤2.0

每100.0焊縫內缺陷總長

≤25.0

注1:除注明角焊縫缺陷外，其余均為對接，角接焊縫通用。

注2:咬邊如經磨削修整并平滑過渡，則只按焊縫最小允許厚度值評定。

注3: t為連接處較薄的板厚。

表20  螺栓及螺栓孔的直徑              單位：mm

項         目

螺  紋  規  格  Md

示      意    圖

M16

M20

M24

螺  栓

公稱直徑  d

16

20

24

無螺紋

桿部直

徑  ds

鍍前

max

16.2

20.3

24.3

min

15.5

19.46

23.46

鍍后

max

16.32

20.42

24.42

min

15.62

19.58

23.58

螺栓孔

公稱直徑D

17.5

21.5

25.5



  表21  矯正的允許偏差                   單位:mm

序號

項目

允許偏差

示意圖

1

角鋼頂端直角90°

±35＇

2

型鋼及鋼板平面內撓曲f

b≤80

1.3L/1000

b＞80

L/1000

3

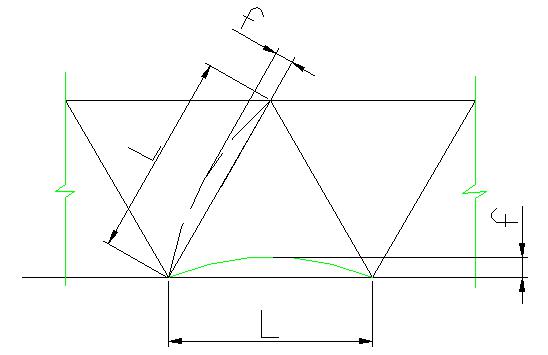

焊接構件平面內撓曲f

接點間

主材

1.3L/1000

腹材

1.5L/1000

整個平面

L/1000

表22  成品矯正允許偏差                     單位：mm

項  目

允許偏差

焊縫質量等級

一級

二級

三級

缺 陷 類 型

未焊滿(指不

足設計要求)

不允許

≤0.2＋0.02t且≤1.0

≤0.2＋0.04t且≤2.0

每100.0焊縫內缺陷總長小于或等于25.0

根部收縮

不允許

≤0.2＋0.02t且≤1.0

≤0.2＋0.04t且≤2.0

長  度  不  限

咬邊

不允許

≤0.05t且≤0.5;連續長度≤100.0且焊縫兩側咬邊總長≤10％焊縫全長

≤0.1t且≤1.0,長度不限

裂紋

不  允  許

弧坑裂紋

不允許

允許存在個別長≤5.0的弧坑裂紋

電弧擦傷

不允許

允許存在個別電弧擦傷

飛濺

清除干凈

接頭不良

不允許

缺口深度≤0.05t且≤0.5

缺口深度≤0.1t且≤1.0

每1000.0焊縫不得超過1處

焊瘤

不允許

表面夾渣

不允許

深≤0.2t

長≤0.5t且≤20.0

表面氣孔

不允許

每50.0焊縫內允許直徑≤0.4t且≤3.0氣孔2個；孔距≥6倍孔徑

注1：t為連接處較薄的板厚。

注2：此表來自GB50205—2001。

表23  鍍鋅層厚度和鍍鋅層附著量

鍍鋅厚度/㎜

最小平均厚度/μm

最小平均附著量/g/㎡

t≥5

86

610

2≤t＜5

65

460

二、鍍鋅技術方法及要求

鍍鋅引用GB/T9793-1997金屬和其他無機覆蓋層熱噴涂鋅、鋁及其合金的標準。

1、熱浸鍍鋅

1）用于熱浸鍍鋅的鋅液主要應由熔融鋅液構成。熔融鋅中的雜質總含量（鐵、錫除外）不超過總質量的1.5%。

2）鍍鋅層外觀：鍍鋅層表面連續、完整，并有實用性光滑，沒有過酸洗、漏鍍、結瘤、積鋅和銳點等使用上有害的缺陷。

鍍鋅顏色一般呈灰色或暗灰色。

3）鍍鋅層厚度和鍍鋅層附著量按表1-6規定。

表1-6  鍍鋅層厚度和鍍鋅層附著量

鍍鋅厚度/㎜

最小平均厚度/μm

最小平均附著量/g/㎡

t≥5

86

610

2≤t＜5

65

460

4）鍍鋅層均勻性：鍍鋅層均勻，作硫酸銅試驗，耐浸蝕次數不少于4次，且不露鐵。

5）鍍鋅層附著性:鍍鋅層與金屬基體結合牢固,保證在無外力作用下沒有剝落或起皮現象,經落錘試驗鍍鋅層不凸起、不剝離。

6）修復: 修復的總漏鍍面積不超過每個鍍件總表面積的0.5%，每個修復漏鍍面不超過10cm2，若漏鍍面積較大，進行返鍍。

修復的方法采用熱噴涂鋅或者涂富鋅涂層進行修復，修復層的厚度比鍍鋅層要求的最小厚度厚30μm以上。

7）鋼管在鍍鋅后的外徑?jīng)]有負偏差。無縫鋼管外徑允許偏差±1%，壁厚應沿鋼管縱向三等分取三個圓周面，每個圓周面90度測一點，滿足以下要求：

⑴三個斷面（共十二個點）平均壁厚沒有負偏差；

⑵每個圓周面（四個點）的平均允許偏差值-5%；

⑶每個圓周面的單點允許偏差值+12.5%。

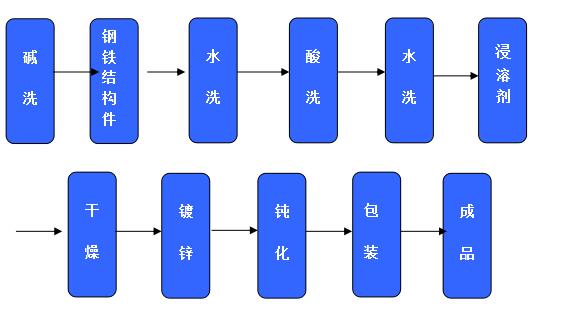

鍍鋅工藝流程

我公司熱鍍鋅裝置采用中國有色金屬研究院設計的先進生產線。熱鍋編號01＃,注冊編號11205227302004120619，型號：LSG.17—0.08—A3。發證機關:貴州省質監總局鍋爐研究所，發證日期：2006年—2010年，采用電加熱電腦控制鋅鍋溫度，并配備噴丸除銹機、鋅液離心機等設備，并對輔助工藝進行分析，確保熱鍍質量。

鋅液成分及工藝條件

鋅Zn                  ＞98.5％（0—1號鋅錠）

鋁Al                   0.05—0.3％

鐵Fe                  ＜0.06％

鉛Pb                  ＜0.3％

溫度                   450OC±10 OC
